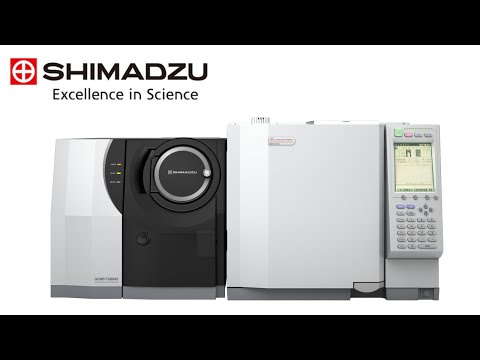

Газовый хроматомасс-спектрометр GCMS-TQ 8040

Тандемный квадрупольный масс-спектрометр GCMS-TQ8040 имеет Регистрационное удостоверение на медицинское изделие и может использоваться в клинико-диагностических лабораториях.

Газовый хроматомасс-спектрометр с тройным квадруполем, который обеспечивает решение любых сложных задач с непревзойденной быстротой и чувствительностью.

GCMS-TQ8040 – первый ГХ-МС/МС, оснащенный технологиями Smart:

  • SmartProductivity (исключительное быстродействие) - обновленное программное обеспечение позволяет проводить до 32 768 MRM переходов за один анализ, значительно увеличивая производительность аналитических лабораторий без потери в чувствительности определения даже при исследовании многокомпонентных смесей.
  • SmartPerformance (исключительное исполнение) -  запатентованные технологии обеспечивают низкие пределы обнаружения даже при высокоскоростном проведении анализа (до 20 000 а.е.м./сек и 800 MRM переходов/сек) с регистрацией одновременно в режимах Scan/MRM.
  • SmartOperation (интеллектуальное управление) - новая технология позволяет легко и быстро создавать метод анализа в автоматическом режиме, обеспечивая наиболее оптимальную установку условий при MRM измерениях.

 GCMS-TQ8040 дает пользователю значительные преимущества при необходимости проведения сложных анализов: одновременное определение различных пестицидов в пище; анализ биологических образцов со сложной матрицей; упрощает работу с пробами, требующими трудоемкой пробоподготовки.

Благодаря высокоэффективному ионному источнику, разработанному по запатентованной технологии Шимадзу, GCMS-TQ8040 обладает высочайшей чувствительностью в своем классе, как при GC/MS/MS измерении в режиме мониторинга множественных реакций (MRM), так и в режимах SIM и Scan при GC/MS измерениях.

Технология UFsweeper, реализованная в конструкции соударительной ячейки, обеспечивает высокую эффективность соударений и быстрый транспорт ионов: на выходе из ячейки ионы ускоряются за счет формирования т.н. псевдо-потенциальной поверхности, что предотвращает снижение интенсивности сигнала и взаимное влияние ионов даже при сверхвысоких скоростях сканирования.

Патентованная технология ASSP (усовершенствованный протокол скоростного сканирования) позволяет оптимизировать параметры переноса ионов в процессе сканирования. В результате, возможны измерения при скорости сканирования до 20 000 а.е.м./сек и высокоскоростные MRM измерения (600 переходов/сек).

Другие особенности прибора:

  • Возможность подключения двух колонок к масс-спектрометру снижает затраты времени на замену колонки
  • Возможность подключения устройства прямого ввода в масс-спектрометр
  • Режимы работы: электронный удар, химическая ионизация с регистрацией положительно- и отрицательно заряженных ионов
  • Возможность обслуживания инжекционного порта без отключения масс-спектрометра, что существенно снижает время, затрачиваемое на обслуживание
  • Функция AART позволяет предсказывать времена удерживания и MRM события
  • Характеристики
Масс-селективный детектор

GCMS интерфейс

Тип

Прямое подключение капиллярной колонки

Температура

от 50 до 350ºС

Источник ионов

Фронтальный доступ для упрощения обслуживания

Системы ионизации

- El (электронный удар; модель El)

- El, PCl, NCI (электронный удар, химическая ионизация с регистрацией положительных и отрицательных ионов; модель NCl)

Температура ионного источника

от 140 до 300ºС

Филамент

- двойной (автоматическое переключение)

- энергия ионизации: 10–200 эВ

- ток эмиссии: 5–250 мкА

Вакуумная система

Основной насос, производительность

дифференциальный турбомолекулярный насос (179+185 л/сек для He)

Форвакуумный насос

ротационный насос 30 л/мин (60 Гц)

Масс-анализаторы

Анализаторы Q1 и Q3

металлический квадруполь с префильтром

Соударительная ячейка

ячейка UFsweeperTM

Энергия соударения

до 60 эВ

Газ индуцированной диссоциации

Аргон

Диапазон масс

10–1090 m/z

Массовое разрешение

0,5-3 а.е.м. (FWHM)

Стабильность определения масс

± 0,1 а.е.м./48 ч (при постоянной температуре)

Сканирование

Высокоскоростное сканирование

20 000 а.е.м/сек

Функция высокоскоростного сканирования

ASSPTM (Усовершенствованный протокол скорости сканирования)

Минимальное время операции

3 мсек (до 333 сканирований в секунду)

SIM/MRM

Максимальное количество отслеживаемых ионов

16 каналов за операцию

Максимальное количество операций

до 512

Минимальное время работы (dwell time)

<0,5 мсек

Максимальная скорость MRM (мониторинг множественных реакций)

>800 MRM/сек

Достигаемая чувствительность

EI: Чувствительность в режиме Scan для 1 пг октафторнафталина (m/z 272)

S/N > 1 500

EI: Чувствительность в режиме MRM для 100 фг октафторнафталина (m/z 272–222)

S/N > 8 000

EI: Воспроизводимость площадей в режиме MRM для 100 фг октафторнафталина (m/z 272–222)

< 4% (n=8)

CI: Чувствительность MRM для 1 пг бензофенона (d10 m/z 193–110)

S/N>200 (газ-реагент СН4)

NCI: Чувствительность SIM для 100 фг октафторнафталина (m/z 272)

S/N>400 (газ-реагент СН4)









































































































































Хроматографический блок

Термостат

Объем термостата

13,7 л

Максимальная скорость подъема температуры до заданного уровня

250 оС/мин

Диапазон задания температур

от Tкомн. +4 ºС до 450 С, опционально от -50 ºС до 450 ºС (если используется криогенный блок)

Температурная программа

до 20 ступеней (изотерм)

Время охлаждения с 450ºС до 50ºС

3,4 минуты

Инжектор

Регулируемый диапазон задания температуры

до 450 ºС  с шагом 0,1 ºС

Диапазон давления газа носителя на входе в колонку

0 – 970 кПа

Диапазон регулирования расхода газа-носителя через инжектор

0 – 1200 мл/мин
