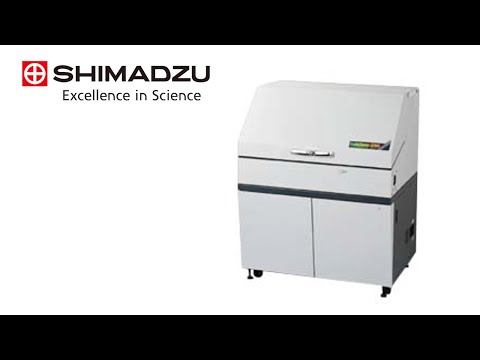

Спектрофотометр 3700i/3700i DUV

  • Этот уникальный спектрофотометр предназначен для исследования оптических и спектральных характеристик крупногабаритных образцов в широкой спектральной области. В модели SolidSpec-3700i DUV используется продувка оптического блока и отделения для образцов азотом, что позволяет расширить спектральный диапазон в область вакуумного ультрафиолета до 165 нм

  • В качестве детекторов, кроме обычного ФЭУ, используются детекторы InGaAs и PbS, которые обеспечивают высокую чувствительность на границе видимого диапазона и в ближней ИК области. Низкие значения шума делают данный спектрофотометр незаменимым при работе с малопрозрачными образцами. Эта особенность неоценима также и при исследовании плохо отражающих образцов, например, оптических волоконных материалов

  • Большое отделение для образцов позволяет удобно разместить в горизонтальной плоскости образцы с максимальными размерами 700 х 560 х 40 мм. Измерение таких крупных образцов стало возможно благодаря вертикальному расположению оптического пучка. Дополнительная автоматическая система прецизионного перемещения образца (X - Y позиционер) позволяет проводить измерения в предварительно заданных точках (размеры образца в этом случае не должны быть более 310 х 310 мм, вес 3 кг). Достаточное количество приспособлений, таких как приставки зеркального отражения под различными углами (5, 12, 30 и 450), поляризаторы и др., значительно расширяют область применения данного спектрофотометра

  • Удобное программное обеспечение LabSolutions UV-Vis (имеется русифицированная версия) позволяет работать в следующих режимах:

      - спектральный - регистрация поглощения, пропускания или отражения,   сканирование по длине волны с возможностью последующей обработки спектра (определение положения максимумов и минимумов, арифметические операции, расчет площади, сглаживание, обратные величины, логарифмирование, производная с 1 до 4 порядка)

      - фотометрический (количественный) - измерение на одной или нескольких (до 3) выбранных длинах волн, построение градуировочной кривой методом К-фактора, одноточечным или многоточечным

      - кинетический - регистрация изменения поглощения, пропускания или энергии во времени

      - генератор отчетов - свободное или по шаблону размещение материала (спектры, таблицы, комментарии и др.)



Дополнительное периферийное оборудование:



- Держатель пленок

- 4-х позиционный держатель кювет

- 6-ти позиционный держатель кювет

- Спейсер для кювет малой толщины

- 4-х позиционный универсальный  держатель кювет

- 2-х позиционный держатель прямоугольных кювет

- Держатель цилиндрических кювет

- Многокюветные держатели микрокювет 8/16 серии

- Термостатируемый держатель кювет (для двух кювет)

- Термостатируемый держатель кювет (для четырех кювет)

- Держатель кювет с термоэлектрическим контролем температуры (6 позиций, 10 мм) CPS-240A

- Держатель кювет с термоэлектрическим контролем температуры (2 позиции, 10 мм) TCC-100

- Приставки для анализа суспензий и непрозрачных образцов

  • Характеристики

Оптическая схема

Двухлучевая, двойной монохроматор

Спектральный диапазон

SolidSpec-3700 стандартная модель 240 - 2600 нм с использованием приставки для прямого детектирования 190-3300 нм

SolidSpec-3700DUV модель для измерения в глубоком УФ 175 – 2600 нм с использованием приставки для прямого детектирования 165-3300 нм

Монохроматор

Двойной:

- предмонохроматор: с 2 переключающимися вогнутыми дифракционными решетками

- основной монохроматор: система Черни-Тернера с безаберрационной полированной голографической решеткой

Разрешение

0,1 нм

Спектральная ширина щели

8 ступенчатая: 0,1 нм до 8 нм в ультрафиолетовом диапазоне

10 ступенчатая: от 0,2 нм до 32 нм в ближнем инфракрасном диапазоне

Точность установки
длины волны

± 0,2 нм в ультрафиолетовом диапазоне

± 0,8 нм в инфракрасном диапазоне

Воспроизводимость
длины волны

± 0,08 нм в ультрафиолетовом диапазоне

± 0,32 нм в инфракрасном диапазоне

Скорость установки
длины волны

5000 нм/мин в ультрафиолетовом диапазоне

20000 нм/мин в ближнем инфракрасном диапазоне

Скорость сканирования
длины волны

Максимально 5000 нм/ в минуту для ФЭУ и InGaAs-детектора

Максимально 1600 нм/ в минуту для PbS-детектора

Переключение источников света

Автоматическое в соответствии со сканируемой длиной волны

Рассеянный свет

< 0,00008% при 220 нм

< 0,00005% при 340 нм

< 0,0005% при 1420 нм

< 0,005% при 2365 нм

Диапазон фотометрирования

от -6 до 6 Abs

Фотометрическая точность

± 0,002 Abs в диапазоне 0-0,5 Abs

± 0,003 Abs в диапазоне 0,5-1 Abs.

Стабильность базовой линии

± 0,003 Abs (240-350 нм)

± 0,002 Abs (350-1600 нм)

± 0,002 Abs (1600-2600 нм)

± 0,001 Abs (200-3000 нм) при использовании приставки для прямого детектирования

Дрейф

SolidSpec 3700: 0,0002 Abs/час

SolidSpec 3700 DUV : 0,0003 Abs/час

Размеры кюветного отделения

900 мм х 700 мм х 350 мм

Размеры

1000 мм х 683 мм х 265 мм

Вес

170 кг
